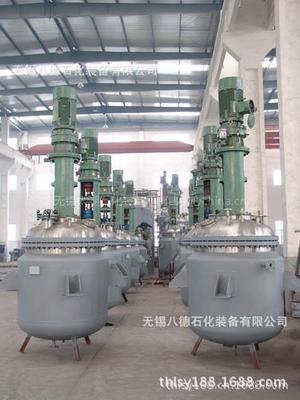

醇酸树脂反应釜
不饱和聚酯树脂设备、不饱和树脂设备
本全套装置用于生产不饱和聚酯树脂、酚醛树脂、环氧树脂、ABS树脂、油漆的关键设备。全套设备由反应锅、竖式分馏柱、卧式冷凝器、贮水器、溢油槽、管线（对稀釜）等组成，全套设备与物料接触部分均采用不锈钢制作。
主要部件示意图：1、反应锅 2、竖式分馏柱 3、竖式冷凝器 4、卧式冷凝器 5、贮水器
注：1、锅内可设置不锈钢盘管或夹套内设置不锈钢盘管；
2、如不用电热棒加热，也可用蒸汽加热或导热油循环加热。
| 序号 | 部件名称 | 容积及尺寸 | |||||||
| 1 | 反应釜L | 50 | 100 | 300 | 500 | 1000 | 2000 | 3000 | 5000 |
| 2 | 竖式分馏柱 | DN65×460 | DN100×500 | DN150×560 | DN150×750 | DN200×790 | DN200×1000 | DN250×1200 | DN300×1200 |
| 3 | 竖式冷凝器M2 | 0.01 | 0.19 | 0.22 | 0.49 | 1 | 1.5 | 2.5 | 5 |
| 4 | 卧式冷凝器M2 | 0.29 | 0.58 | 1.5 | 2.08 | 3.17 | 5 | 12 | 20 |
| 5 | 缩水罐L | 8 | 30 | 50 | 60 | 100 | 120 | 198 | 300 |
| 6 | 稀释釜L | 100 | 200 | 500 | 800 | 1500 | 3000 | 4500 | 7500 |
